自冷与强迫风冷

1.干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF).

2.环境较高温度+40℃，自然空气冷却(AN)时，变压器可连续输出100%的额定容量。

3.环境较高温度+40℃，强迫空气冷却(AF)时，变压器输出容量短时可提高40%-50%,适用于间隙超载。

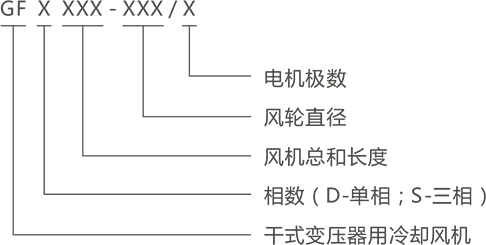

产品型号及含义

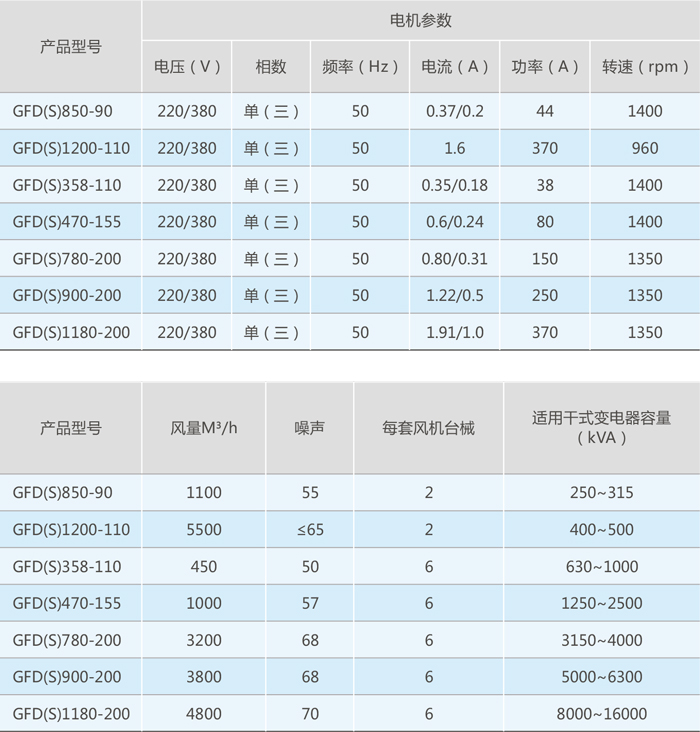

主要技术参数

保护外壳

1.外壳防护等级的分类根据GB4280标准

2.干式变压器一般无外壳保护，即为IP00根据用户要求，一般可以加装保护为IP20、IP23及其他防护等级要求的外壳。

3.IP20外壳可防止直径大于12m的物体进入壳内，给带电部分提供安全屏障。为保证空气的流通，这种外壳的上、下部冲孔，

4.IP23外壳可防止与垂线成60°角以内的水滴入，这种外壳前后壁板上都开有通气百页窗(采用P23外壳后，变压器冷却能力下降，容量降低约5%).

5.外壳材料有钢板、铝合金及不锈钢。外壳由钢板制成时，根据用户选定颜色涂漆。外壳的前后壁板上有门、便于用户维护。在电缆入口处有开孔，以便电缆穿入。

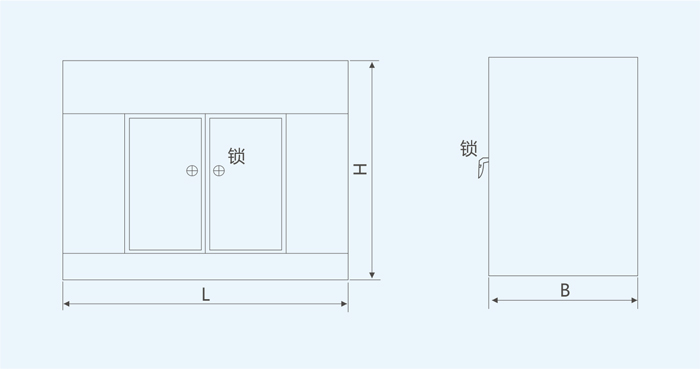

注：此样本内所列外形尺寸、轨距尺寸仅供参考，若需精确尺寸可来函来电垂询。

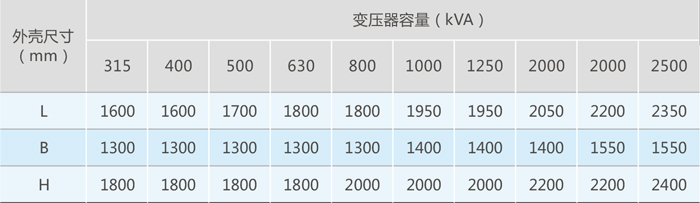

该系列10kV级315~2500kVA配电变压器IP20-IP23标准外壳尺寸表

注：标准外壳尺寸为最小尺寸，可按用户要求增大尺寸。

外部联结方式

1.高压端子出线方式：

1.1标准设计为顶部出线

1.2也可采用底部出线

2.低压端子出线方式：

2.1标准设计为顶部出线

2.2也可采用底部出线

2.3也可采用横排侧出线

执行标准

按GB 6450，IEC726，DIN42523，GB/T10228-2008标准规定的"9"型及"10"型低损耗，低噪声干式变压器。

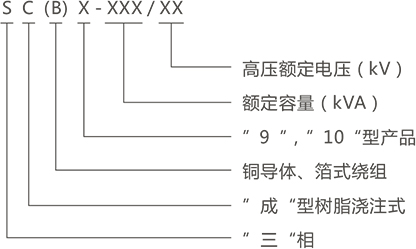

产品型号及含义

变压器编号原则按照机电部JB/T3837-1996《变压器类产品型号编制方法》编制。

生产范围

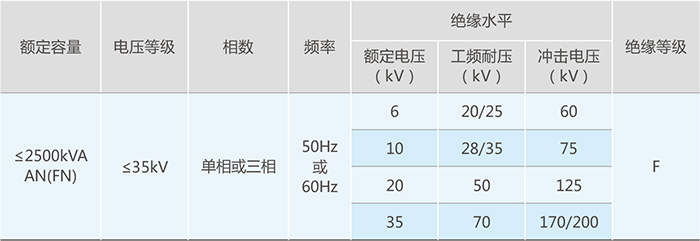

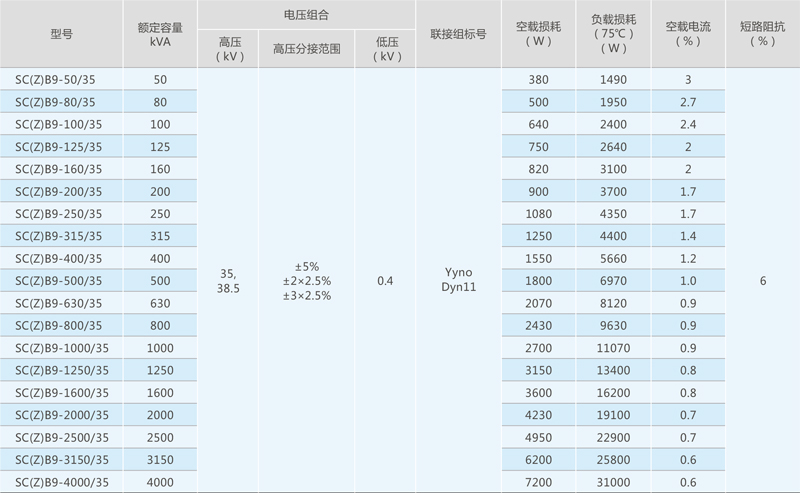

主要技术参数

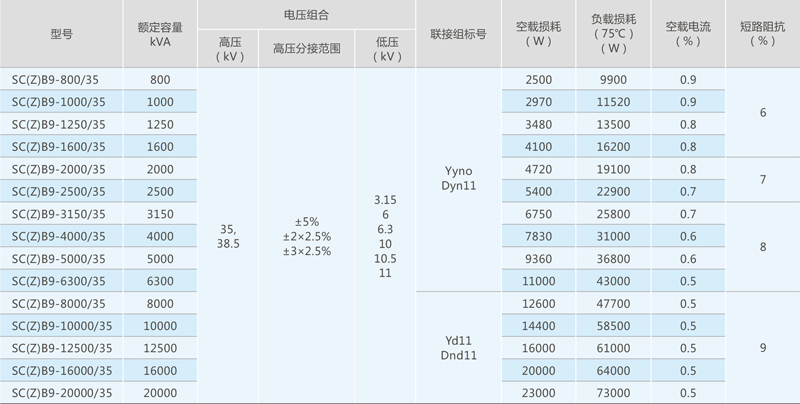

SC(Z)B9系列35kV级千式电力变压器
