产品概述

采用美国UL认可的NOMEX绝缘系统生产的非包封线圈三相干式电力变压器，具有安全、可靠、节能、防火、防爆、维护简单等优点。其设计先进、结构合理、外形美观。主要性能指标均优于国内标准，如局放水平、空载损耗、负载损耗、噪声以及能适应高湿度环境使用等，可安装在靠近湖、海、河边污秽潮湿的环境及防火要求高，负荷较大的地区，适用于高层建筑、机场、车站、码头、地铁、医院、电厂、冶金行业、购物中心、居民密集区以及石油化工、核电站、核潜艇等场所。

产品特点

1.精心设计的线圈结构及真空浸渍处理工艺使SG(B)10变压器局部放电低，并且在整个寿命期内，无任何龟裂现象，无绝缘水平下降现象。

2.高压采用连续式绕线组、低压泊绕，整体真空浸渍及固化处理并采用高强度陶瓷支撑，有很强的突发短路电流的承受能力。

3.难燃、阻燃、无毒、自熄、防火。

4.在高温明火燃烧下，SG(B)10变压器几乎无任何烟雾产生。

5.变压器为H级(180℃)绝缘。

6.绝缘层极薄且均匀，短时过负荷能力极强，无需强制冷却，可120%长期过负荷、140%过负荷3小时。由于这种绝缘材料不老化且有弹性，因此在±50℃条件下可立即加满载。

使用条件

1.环境温度：-50℃~+50℃

2.海拔高度：≤1000m

3.其他超出本技术条件规定的内容，由用户与技术部协商处理，并在订货时注明

产品型号及含义

主要技术参数

1.电压等级：高压(kV):3,6,6.3,6.6,10,10.5,11；    低压(kV):0.4,0.69:

2.高压分接范围：±5%或±2×2.5%：

3.联接组标号：Y,yn0或D,yn11,

外形尺寸图

注：此样本内所列外形尺寸、轨距尺寸仅供参考，若需精确尺寸可来函来电垂询。

外形尺寸表

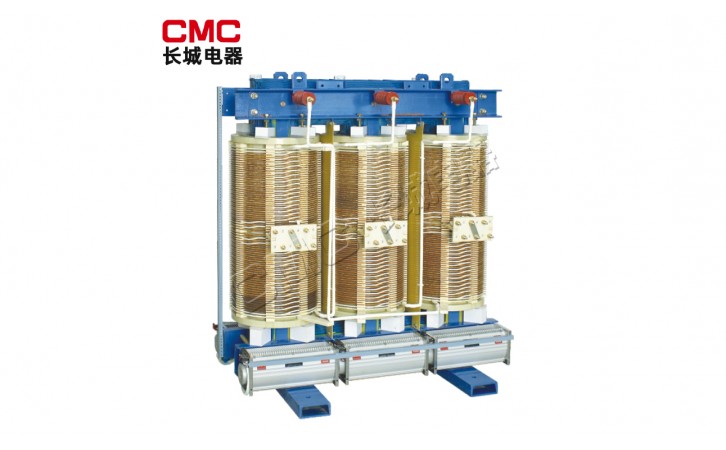

SG(B)10型非包封线圈电力变压器标准排侧出线外形图

SG(B)10型非包封线圈电力变压器IP20外形图（HS1）

SG(B)10型非包封线圈电力变压器IP20外形图(HS2)

SG(B)10型非包封线圈电力变压器IP20外形图（HS3）

低压端子图

干式变压器订货须知

油浸式变压器订货须知

1.特种变压器

11一般根据用户要求，写出技术协议，内容包括额定容量、一次电压、调压方式及级数，联结组标号、阻抗电压、试验数据要求和其他特殊技术要求。

1.2随着我公司技术进步和生产发展，产品在更新换代。本目录中所列各种数据允许在生产中进行调整，不另行通知，用户如有特殊技术要求，订货时可具体商订，

2.电力变压器

2.1产品型号

2.2额定容量(kVA),三绕组变压器高、中、低压绕组容量比(%)

高压额定电压(kV),调压方式、级数及分接电压百分比(%)

中压额定电压(kV),调压方式、级数及分接电压百分比(%)

低压额定电压(kV)

阻抗电压(%)

联结组标号

冷却方式

特殊要求：如环境温度、海拔高度、相数、频率、有载分接开关、绝缘水平、是否带小车、带电流互感器等。
