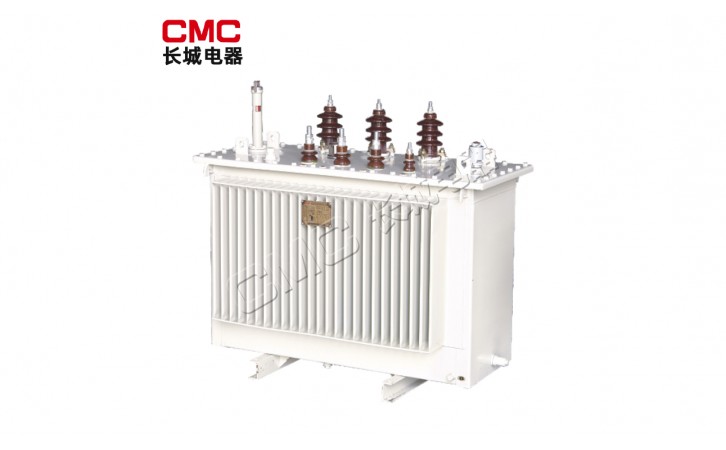

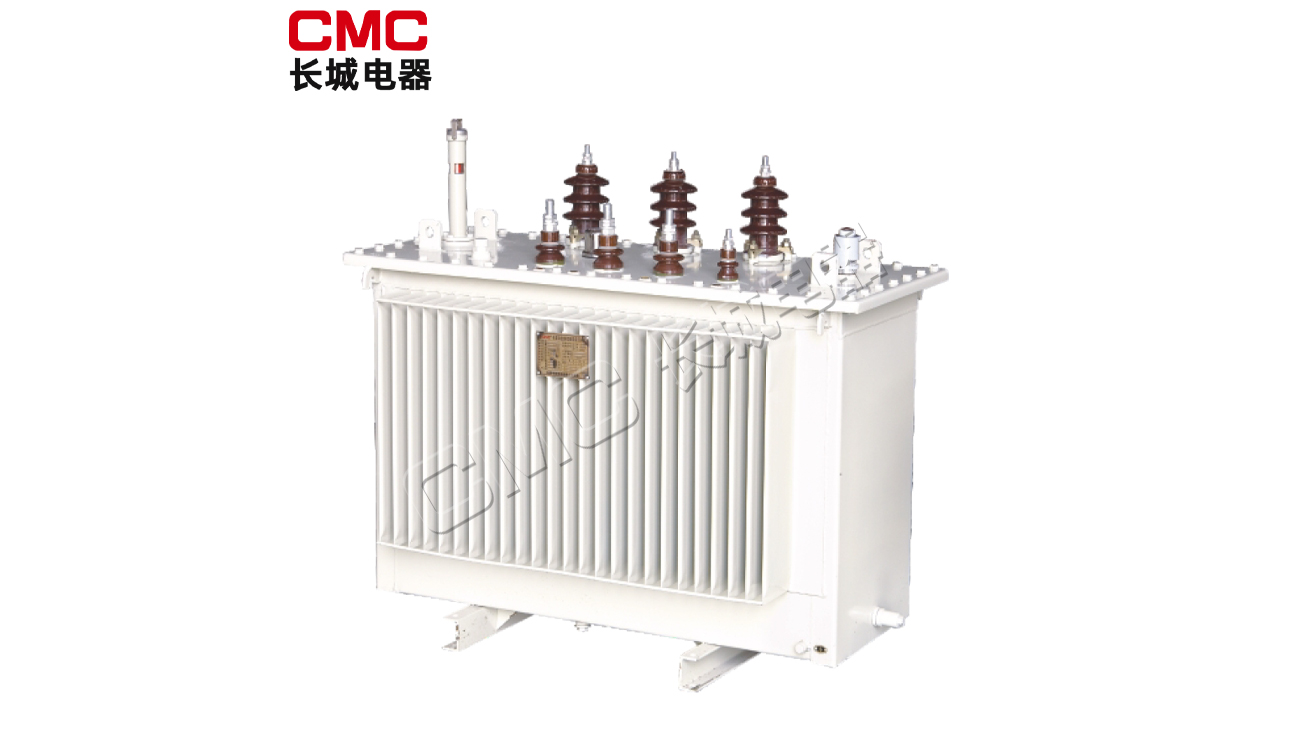

S(B)H15系列10kV级油浸式非晶合金铁心配电变压器
  • 品牌:长城电器集团上海有限公司
  • 容量:50~2500
  • 单价:面议
  • 最小起订量:
  • 供货总量:
  • 发货期限: 自买家付款之日起 3 天内发货
  • 有效期至:长期有效
  • 最后更新:2024-05-21 15:53
  • 产品详情

产品概述

1.非晶合金铁心配电变压器,其铁心是用具有软磁特性的非晶合金带材制作。能进一步降低配电损耗、减少大气污染。这种新型变压器与传统的硅钢变压器相比,可降低75%的空载损耗,具有高效节能效果,

2.铁基非晶合金铁心具有低损耗(相当于硅钢片的1/3-1/5)、低矫顽力、低激磁电流、高电阻率、有良好的温度稳定性等特点,用非晶合金铁心制造的变压器,其空载损耗较用硅钢片的S9产品系列下降70-80%,空载电流较S9系列下降20%。

3.非晶合金是一种新型节能材料,以铁、硼等元素为材料快速急冷凝固生产工艺,其物理状态表现为金属原子呈无序非晶体排列,它与硅钢的晶体结构完全不同更利于被磁化和去磁。这种新材料用于变压器铁心,变压器运行时每秒100-120次的去磁和被磁化过程相当容易,从而大幅度降低了铁心的空载损耗,若用于油浸变压器还可减排CO、SO、NOX等有害气体,被称为二十世纪的“绿色材料”。

4.S(B)H15型非晶合金铁心配电变压器产品,铁心采用单框或三相五柱卷铁心,铁心夹紧用薄板成型框架结构,低压线圈为箔绕式,使之损耗低、抗短路能力强、结构先进合理、总体性能指标达到世界先进水平,


执行标准

GB 1094.1-1996电力变压器第1部分,总则;

GB 1094.2-1996电力变压器,第2部分温升;

GB 1094.3-2003电力变压器第3部分绝缘水平,绝缘体验和外绝缘空气间隙;

GB 1094.5-2003电力变压器第5部分承受短路的能力;

JB/T10318-2002油浸式非晶合金铁心配电变压器技术参数和要求;

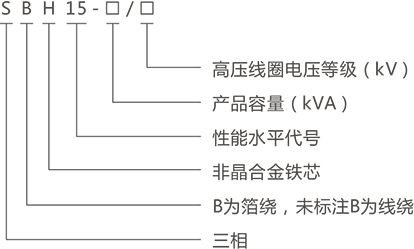

产品型号及含义

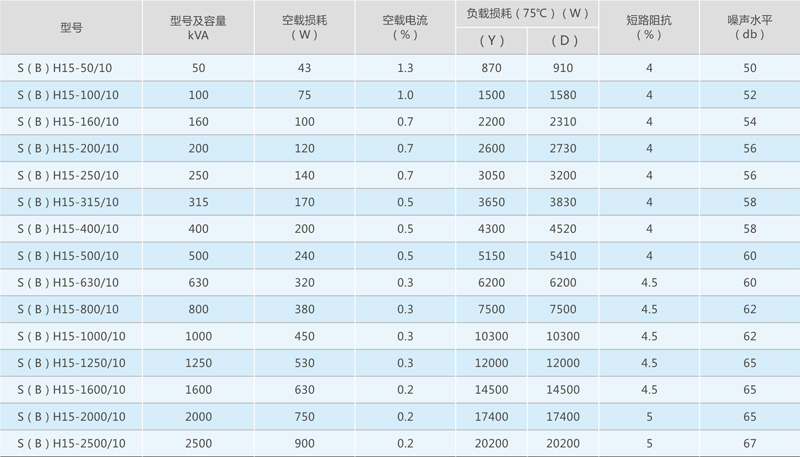

主要技术参数

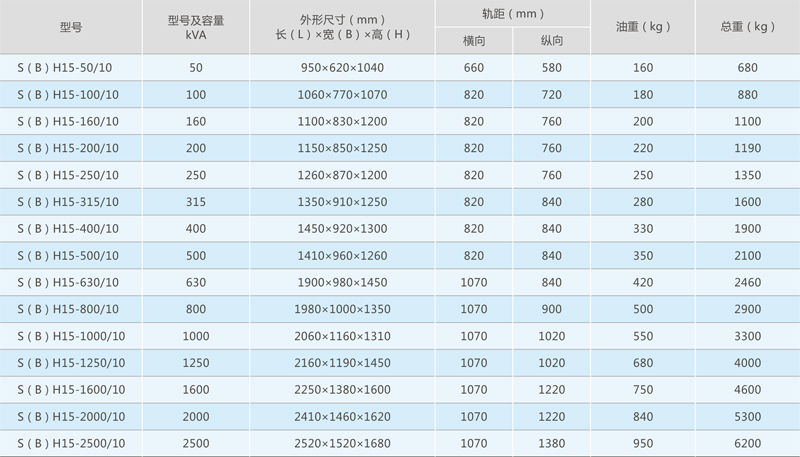

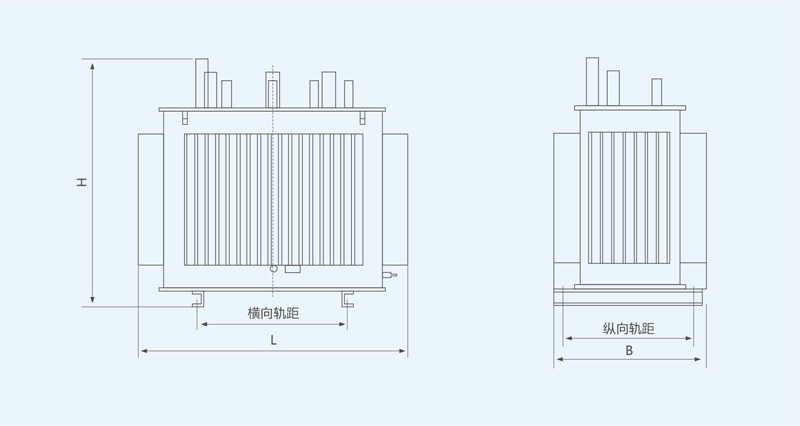

外形尺寸

波纹片式散热器油箱

注:此样本内所列外形尺寸、轨距尺寸仅供参考,若需精确尺寸可来函来电垂询。
