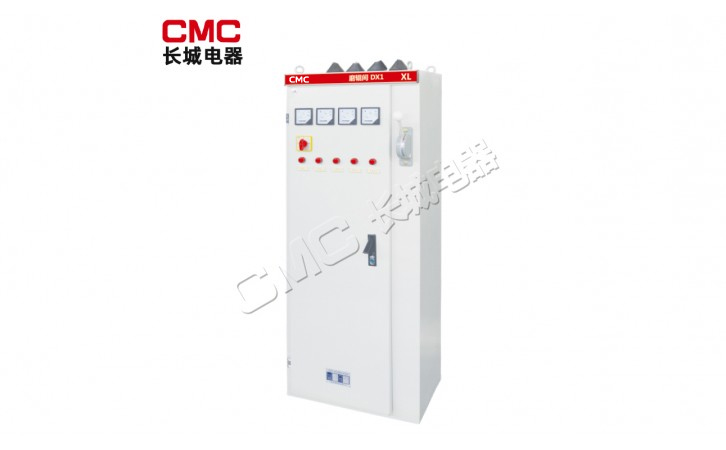

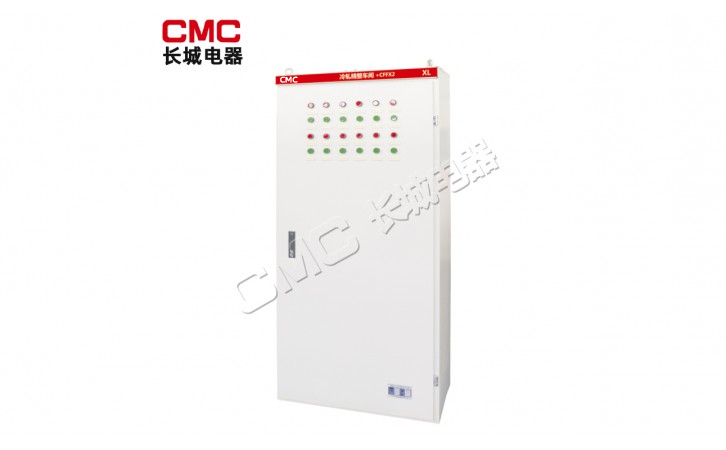

XL-21型 低压动力配电箱
  • 品牌:长城电器集团上海有限公司
  • XL-21型:低压动力配电箱
  • 单价:面议
  • 最小起订量:
  • 供货总量:
  • 发货期限: 自买家付款之日起 3 天内发货
  • 有效期至:长期有效
  • 最后更新:2024-05-23 11:07
  • 产品详情

概述

XL-21动力柜适用于:治金、矿山、石油、化工、电力、轻纺、建材、机械加工、交通运输、宾馆、饭店的动力、电机控制、照明等电力用户交流50(60)HZ,额定工作电压380(400)V的场合。


执行标准

本产品符合1EC439-1,GB7251.1-2006《低压成套开关设备》的标准规定。我公司生产的该项产品通过了**3C认证。


结构特点

XL-21型低压动力配电箱系封闭式,外壳用钢板弯制而成,刀开关操作手柄于箱前右柱上部,可以作为切换电源之用。配电箱前面装有一只电压表,指示汇流母线的电压。配电箱前面有门,门打开后,配电箱内全部设备敞露、便于检修维护。本配电箱均采用国内自行设计的型组件,具有结构紧凑,检修方便,线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继电器,箱前门可装操作按钮和指示灯。


工作环境条件

1.周围空气温度不高于+40℃,不低于-25℃,并且在24小时内其平均温度不高于+35℃。

2.无爆炸性气体、腐蚀性气体及导电尘埃。

3.相对温度在较高温度为+40℃时不超过50%,在较高温度时允许有较高的相对湿度,例如+20℃时为90%。

4.海拔高度不超过2000m.

5.在运输和存储的过程中的温度可在-25℃~+55℃范围间,在短时间内(不超过24h)不超过+70℃。

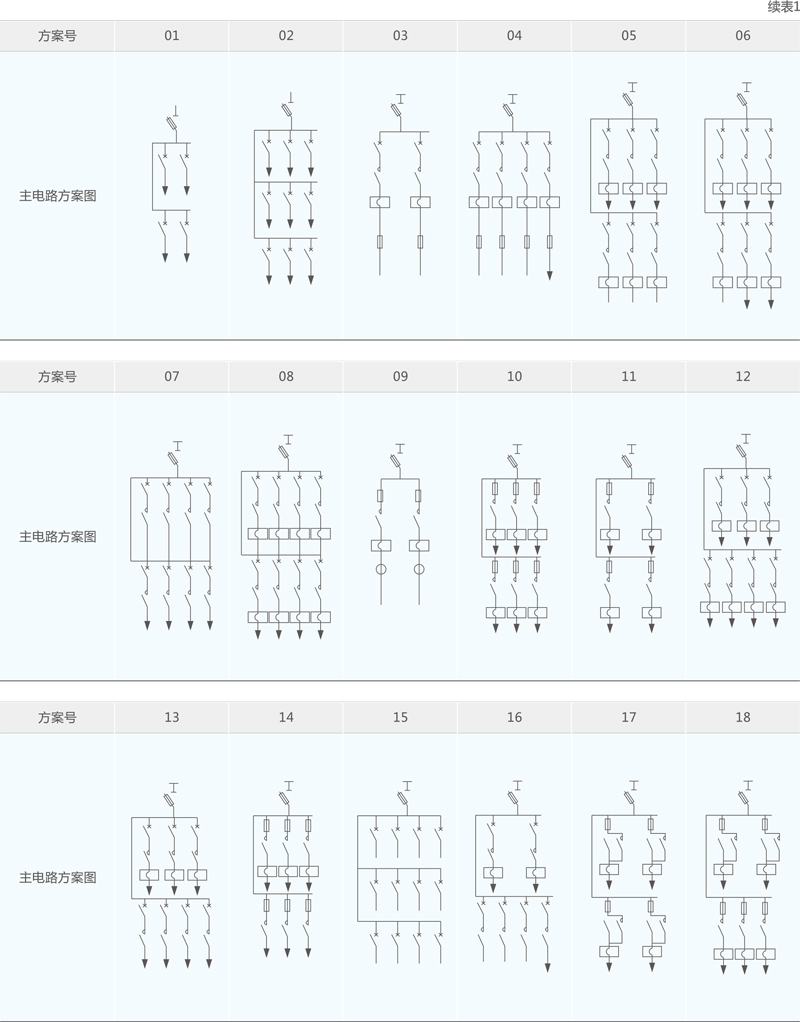

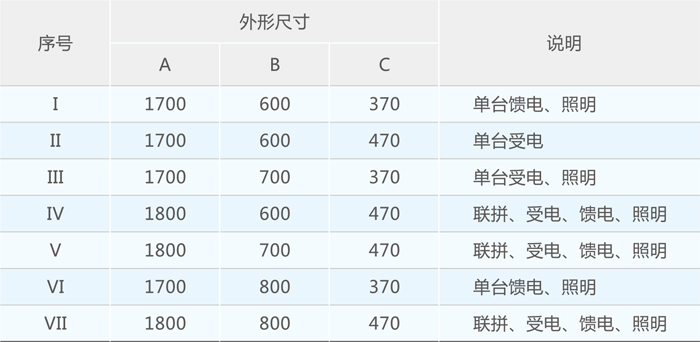

主要技术参数及方案(见续表1)



安装及使用维修

1.动力柜检查合格后方可装箱运输。当产品抵目的地后,首先检查装箱是否完整。若动力柜不是立即安装使用者,应将产品存放在干燥清洁之处。

2.动力柜可按安装图进行安装。基础槽钢及螺钉由用户自备,如系电缆出线,则用户除埋好基础槽及底脚螺栓外尚须开具电缆沟。

3.动力柜经安装或检修后,在投入运行前必须进行下列项目的检查和试验:

a.检查内部电器设备和线路是否符合原理图:

b.检查并操作开关数次,是否灵活、正常:

C.检查并试验所有的表计及继电器动作是否准确。


产品出厂配备

制造厂供货时提供下列文件及附件

1.产品合格证:

2.使用说明书:

3.有关电器图纸:

4.主要元器件的安装使用说明书:

5.柜门锁匙,操作手柄及合同单规定的备品备件。


客户订货须知

1.产品的全型号(包括主电路方案号和辅助电路方案号);

2.主电路系统组合顺序图:

3.辅助电路电气原理图;

4.柜内元器件清单:

5.系统运行时排列顺序图:

6.需提供开关柜的平面布置图:

7.其它与产品正常使用条件不符的特殊要求。
