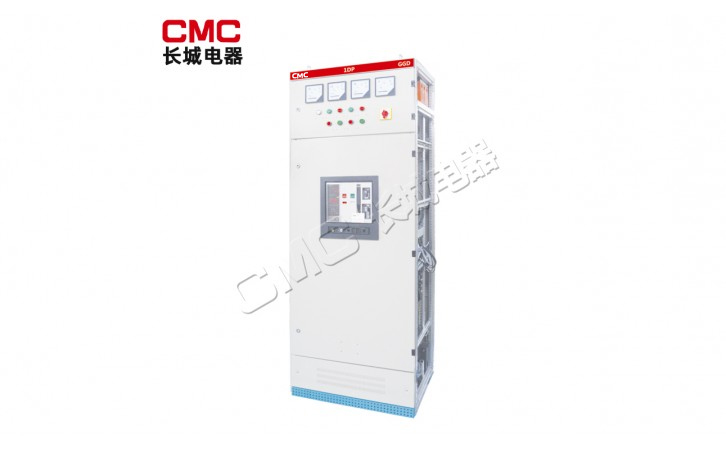

GGD 交流低压配电开关设备
  • 品牌:长城电器集团上海有限公司
  • 电流:630
  • 单价:面议
  • 最小起订量:
  • 供货总量:
  • 发货期限: 自买家付款之日起 3 天内发货
  • 有效期至:长期有效
  • 最后更新:2024-05-23 11:08
  • 产品详情

概述

GGD型交流低压配电柜开关设备适用于发电厂、变电所,工矿企业等电力用户作为交流50Hz,额定工作电压380V,额定电流至3150A的配电系统中作为动力,照明及配电设备的电能转换、分配与控制之用。该产品分断能力高,额定短时耐受电流达50KA。线路方案灵活、组合方便、实用性强、结构新颖等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。该产品符合GB7251.1《低压成套开关设备和控制设备》、IEC60439《低压成套开关设备和控制设备》等标准。

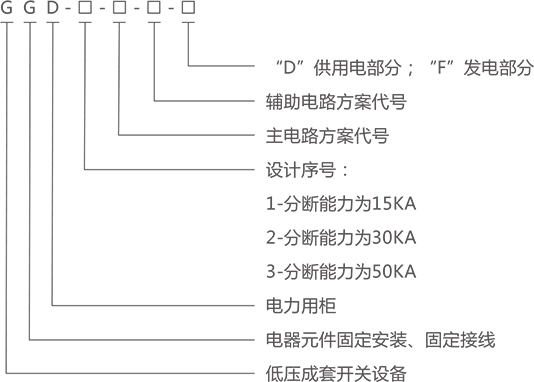

型号含义


正常使用条件

1.环境温度:-5℃~+40℃:24h内的平均温度不高于+35℃

2.海拔高度:不超过2000m;

3.相对湿度:在较高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度:(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

4.设备安装时与垂直面的倾斜度不超过5度。

5.设备应安装在无剧烈振动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。


主要技术参数

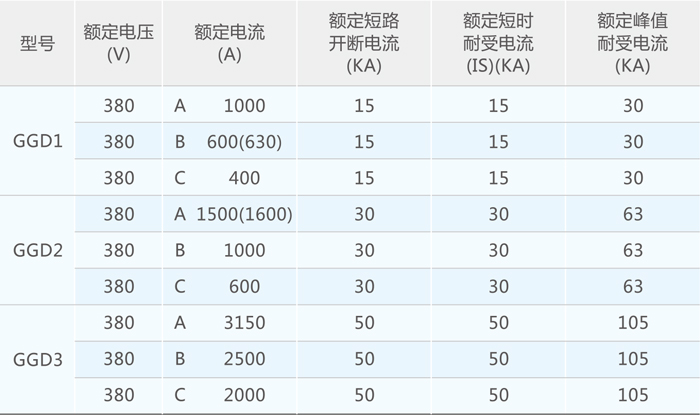

1.主要技术参数见表1)

2.练助电路方案

棋助电路的设计分供用电方案和发电厂方案两部分。

3.主母线

定电流在1500A及以下时采用单明持母线,额定电流大于1500A时采用双铜排母线,母线的搭接面均采用糖阔工艺处理,

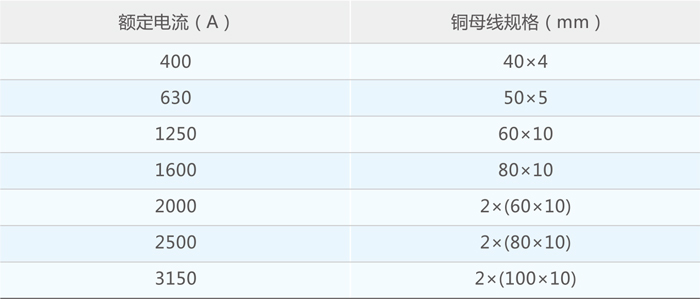

1)水平母线选用见表2)

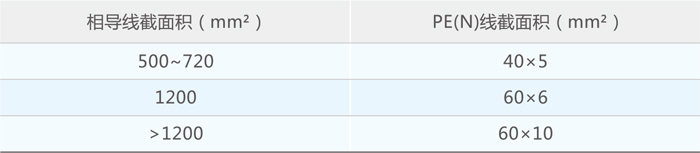

2)中性接地母线选用见表3)

4.电器元件选择

1)GGD柜主要采用国内已鳃批量生产的电器元件,如DW17.DZ20.DW15等,柜架断路器也可选用YCW1(DW45)、CW1,AE、M,F等,塑壳断路器选用YCM1 CM1、TM30等国内外较先进的电器元件,

2)HD13BX和HS13BX型旋转操作式刀开关是专为满足GGD柜独特结构的需要而设1计的专用元件,它改变了机构的提作方式,保留了老产品的优点,是一种实用新型的电器元件。

3)如设计部门根据用户需要,选用性能更优良,技术更先进的新型电器元件时,因GGD柜具有良好的安装灵活性,一般不会因更新电器元件造成割造和安装方面的图雅,

4)为进一步提高电路的动稳定相力,GGD柜的母线支壤采用专用的ZM山型组合式母线夹和绝缘支撑件。母核夹由高强度。高阻燃型PPO复合材料格留成型,绝缘强度高。自心性能好,结构独特,只需调整积木式间块即可方便地组合成单母线或双母线夹。绝缘支撑是套简式模压结构,成本低、强度高、解决了老产品电拒离不够的锭陷。





结构特点

1.GGD型交流低压配电成套开关设备的柜体采用通用柜的形式,框架用8MF冷弯型钢局部焊接而成,框架零件及专用配套零件由本公司生产配套供货,以保证柜体的精度和质量。通用柜的零部件按模块原理设计,并有20模数的安装孔,通用系数高。可以使工厂实现预生产。既缩短了生产制造周期,也提高了工作效率。

2.GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热时,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。

3.GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方。

4.柜门用转轴式活动铰链与构架相连、安装、拆卸方便。门的折边处均嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。

5.装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花垫圈连接,整柜构成完整的接地保护系统。

6.柜体表面采用高压静电喷塑粉工艺处理。具有附着力强,质感好,整柜呈亚光色调,避免了眩光效应,给值班人员创造了较舒适的视觉环境。

7.柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。

8.柜体的防护等级为IP30,用户也可根据使用环境的要求在IP20~IP40之间选择。

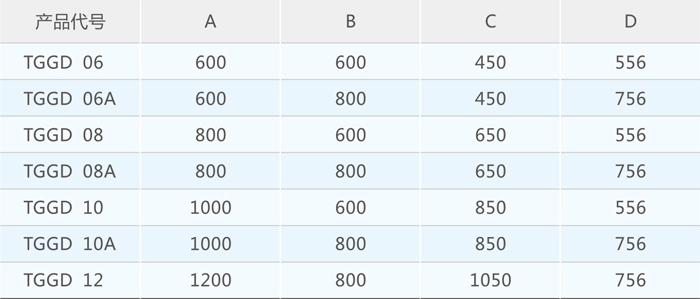

产品外形尺寸和安装图见图1图2)

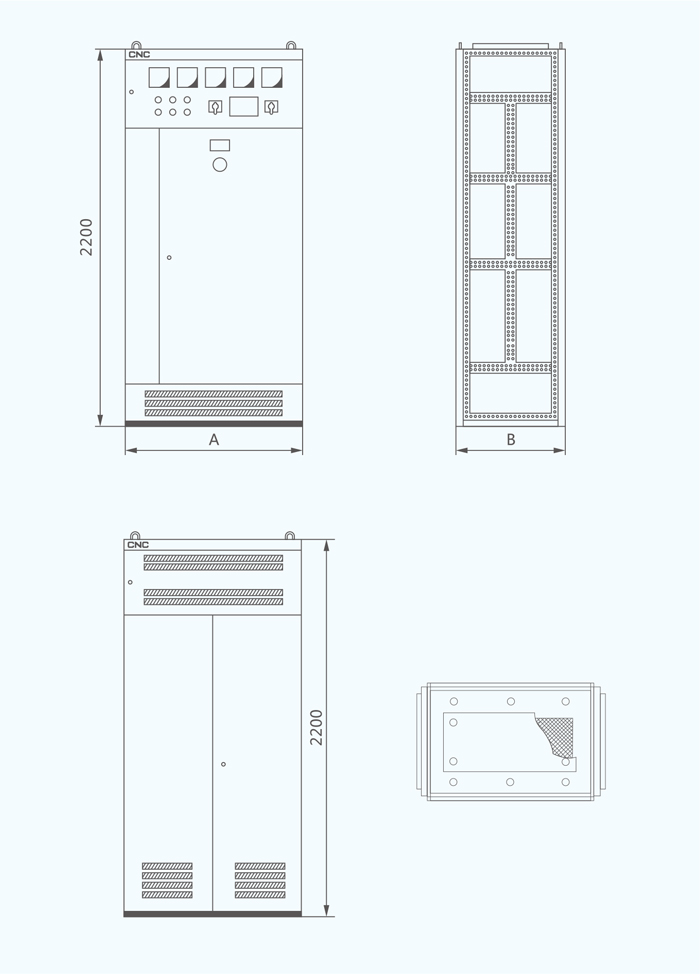

图1外形尔寸图

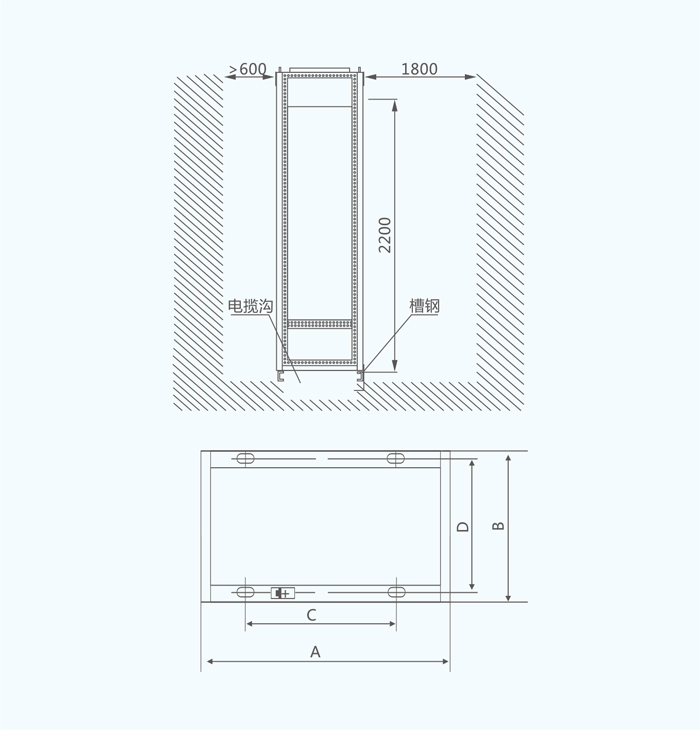

图2安装尺寸图


订货须知

用户订货时应提供如下资料

1.产品的全型号(包括主电路方案和辅助电路方案号):

2.主电路系统组合顺序图。

3.柜体平面布置图。

4.辅助电路电气原理图。

5.柜内元器件名称型号、规格、清单。

6.其它与产品正常使用条件不符的特殊要求。


主电路方案

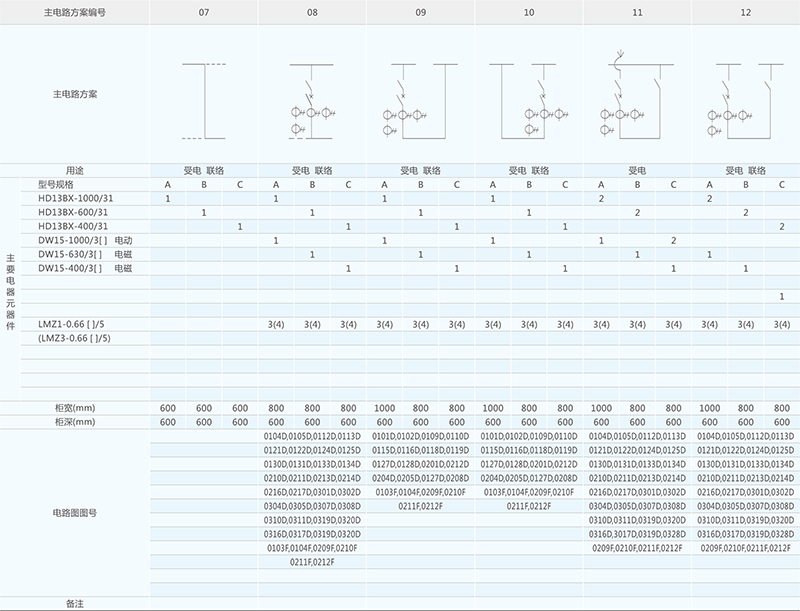

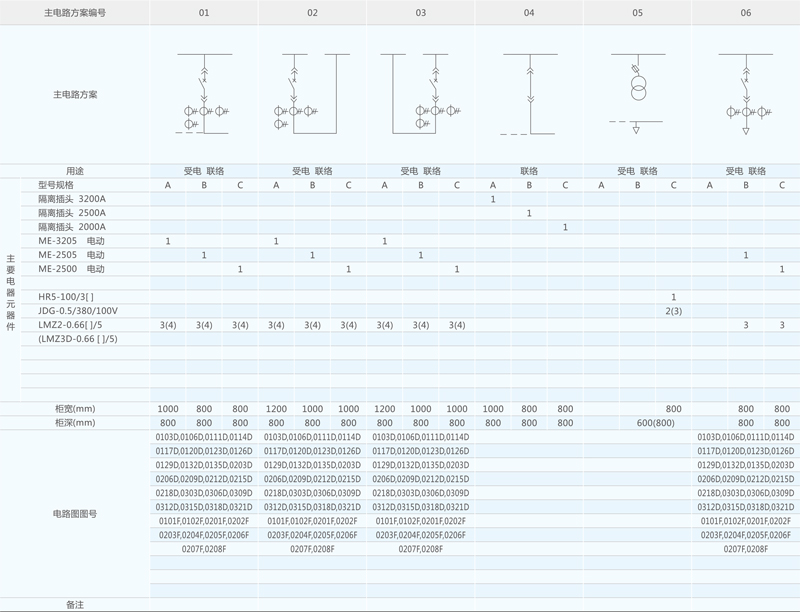

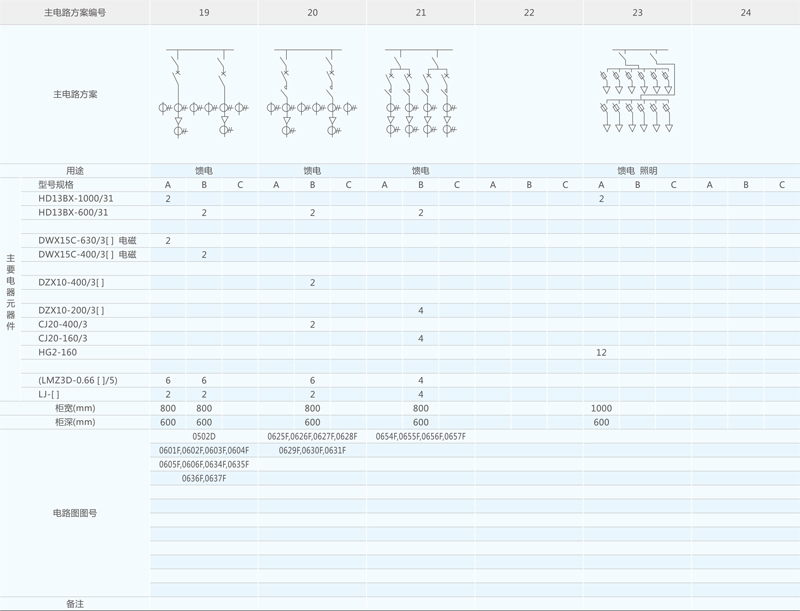

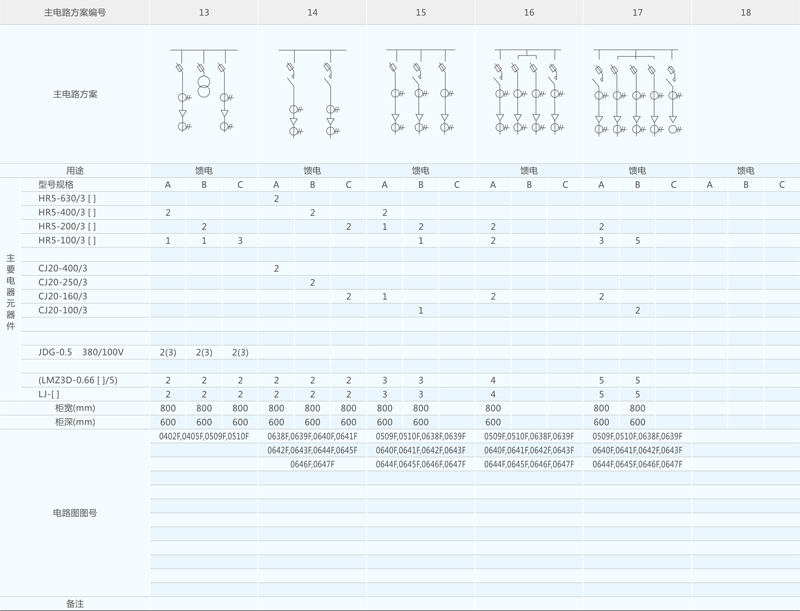

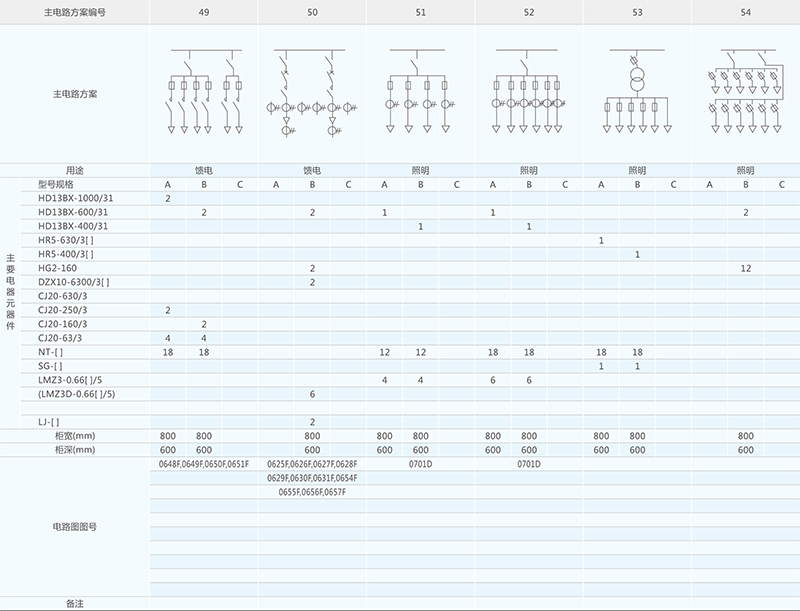

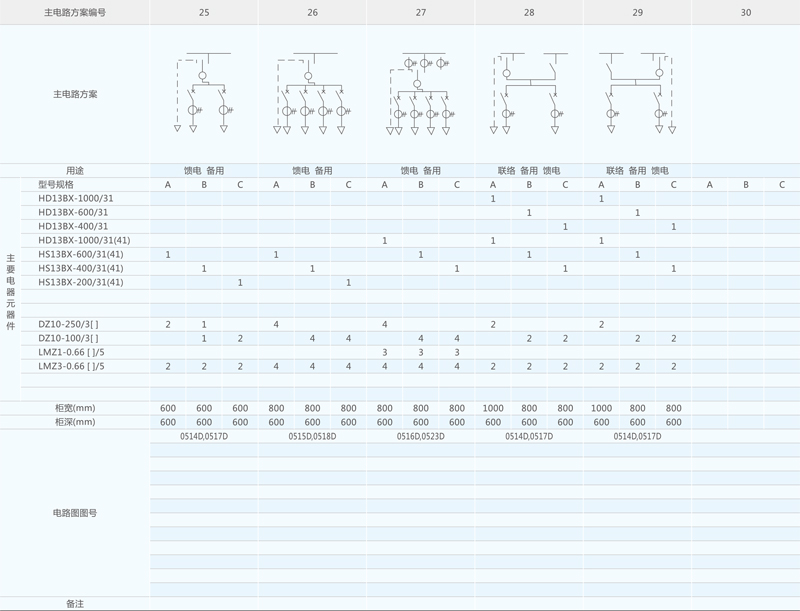

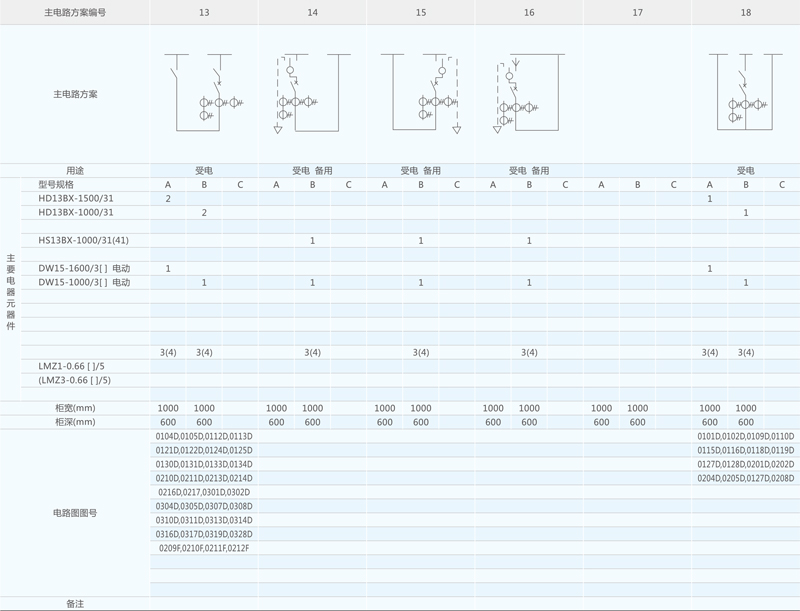

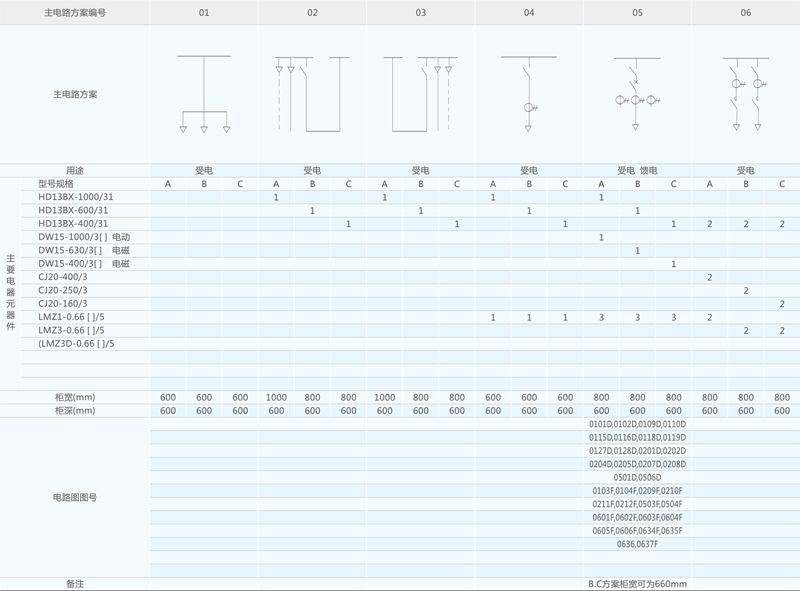

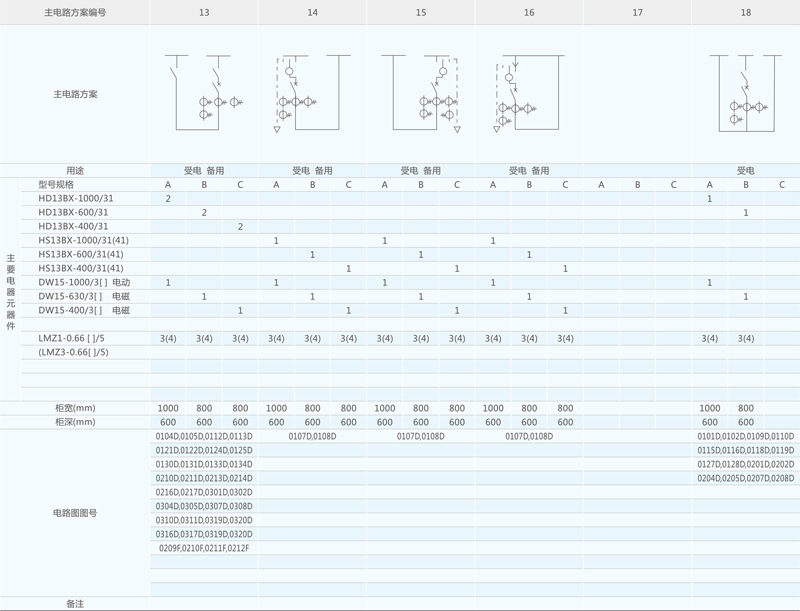

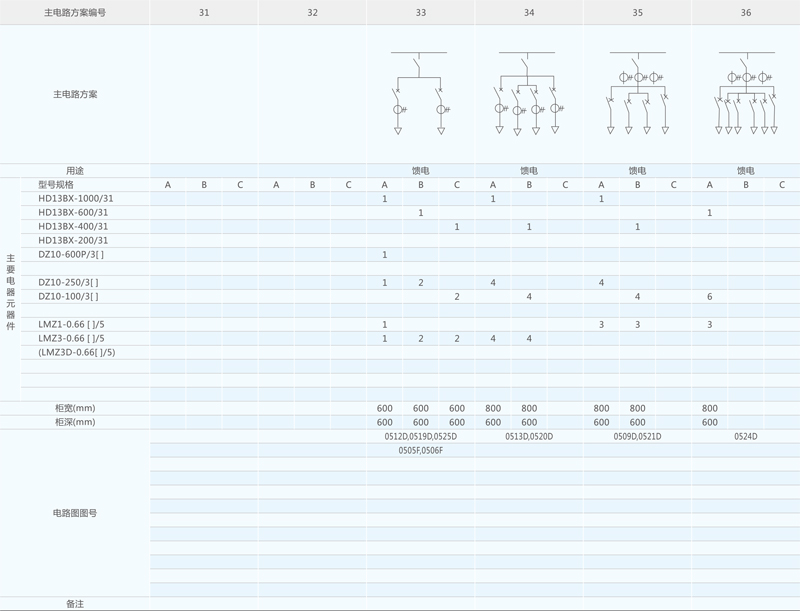

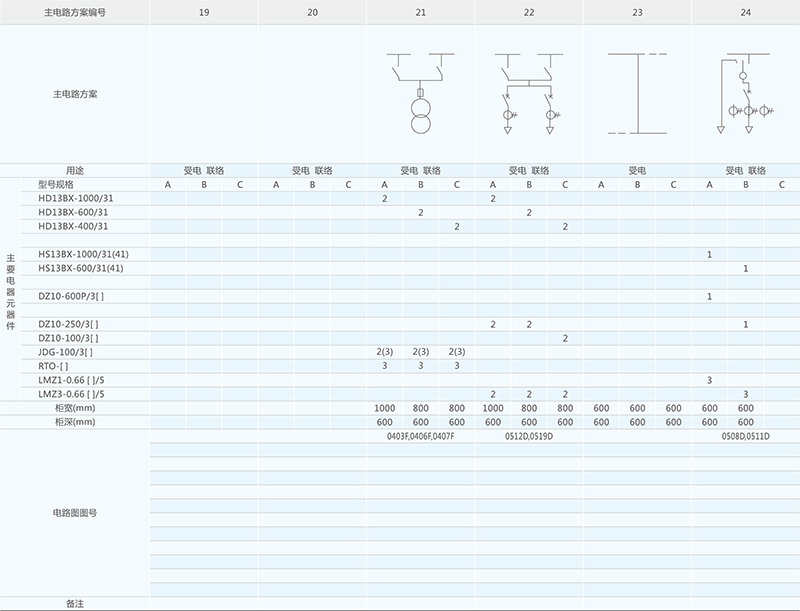

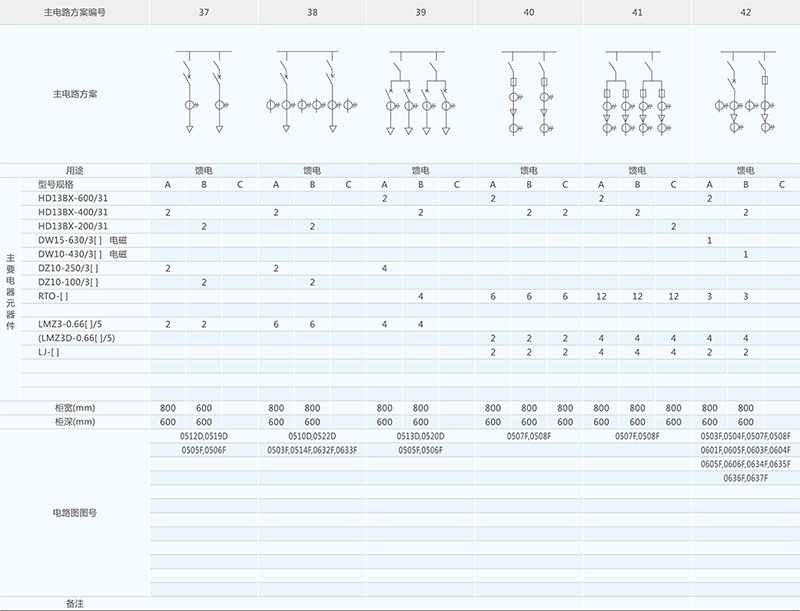

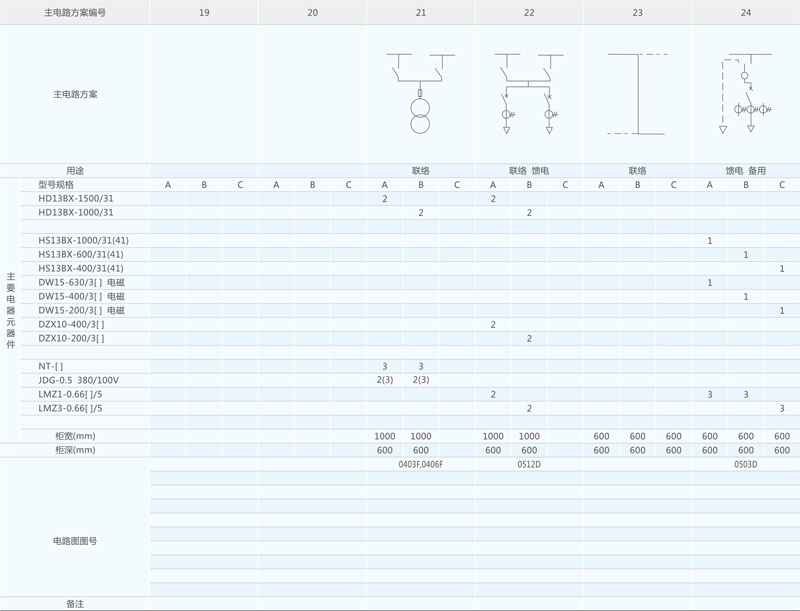

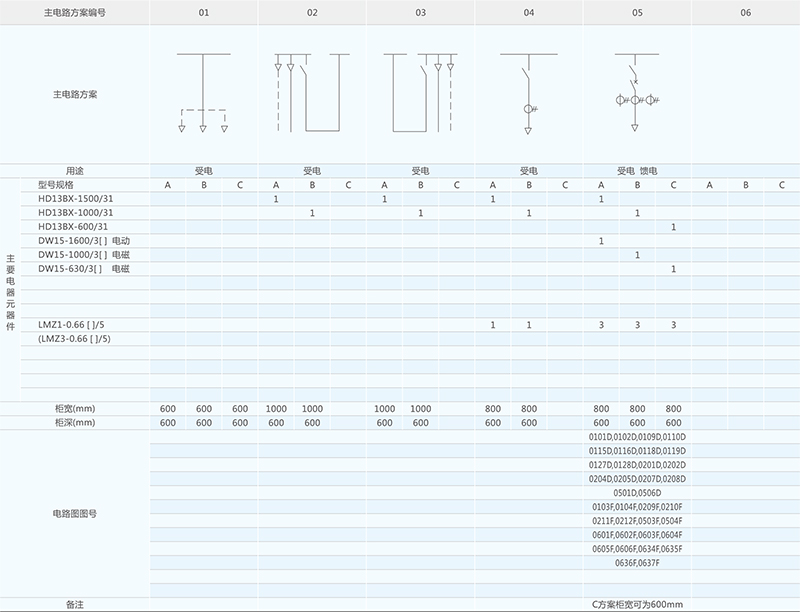

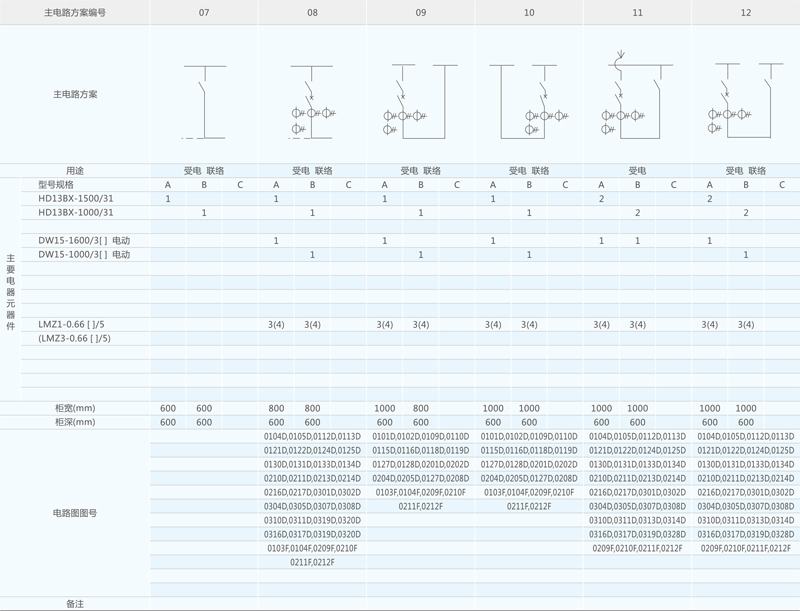

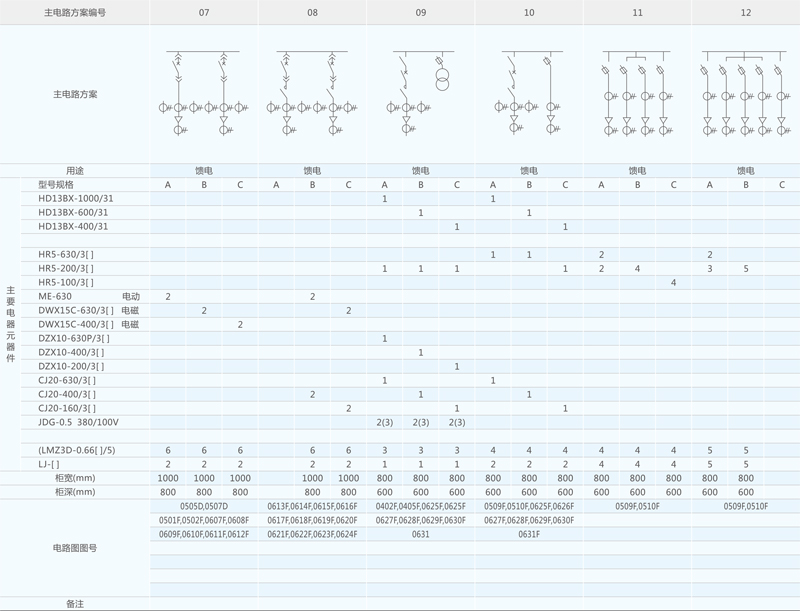

1.GGD型49个方案123个规格(见表4)


GGD1型



GGD1


GGD1型

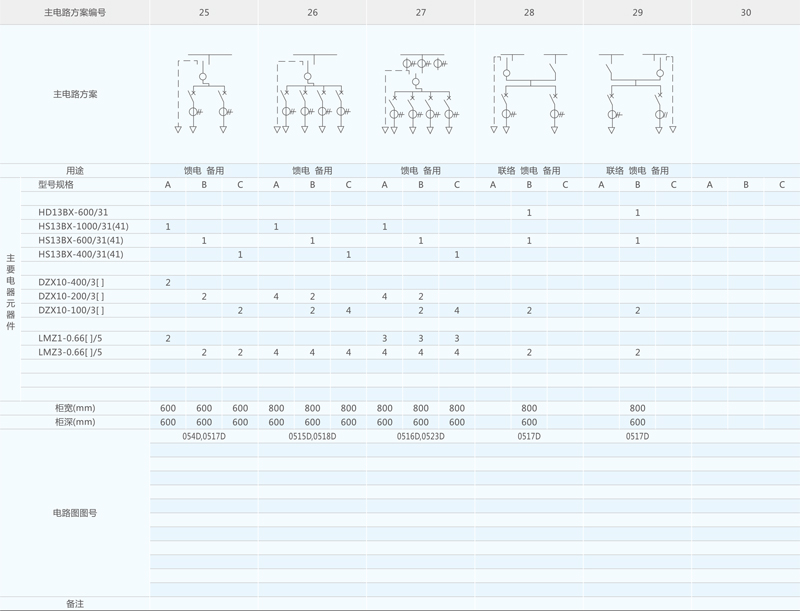

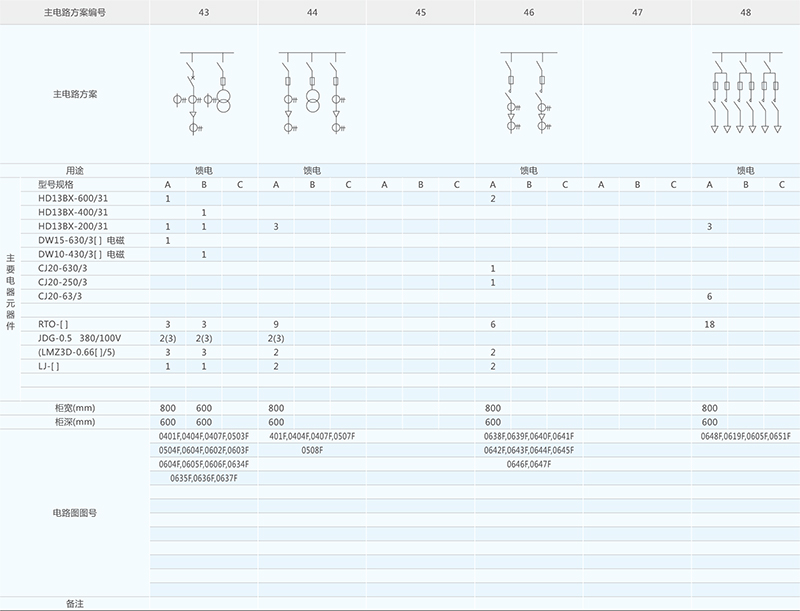

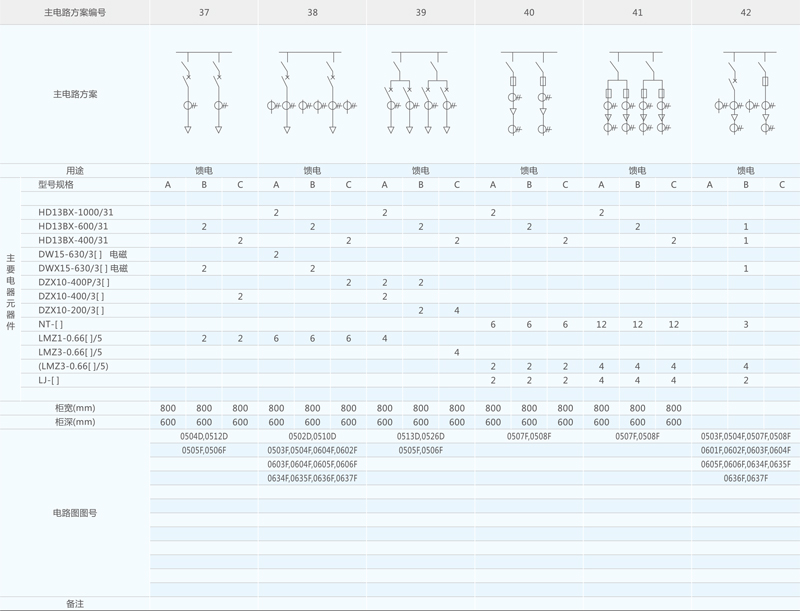

2.GGD2型 53个方素 107个规格(见表5)


GGD2型

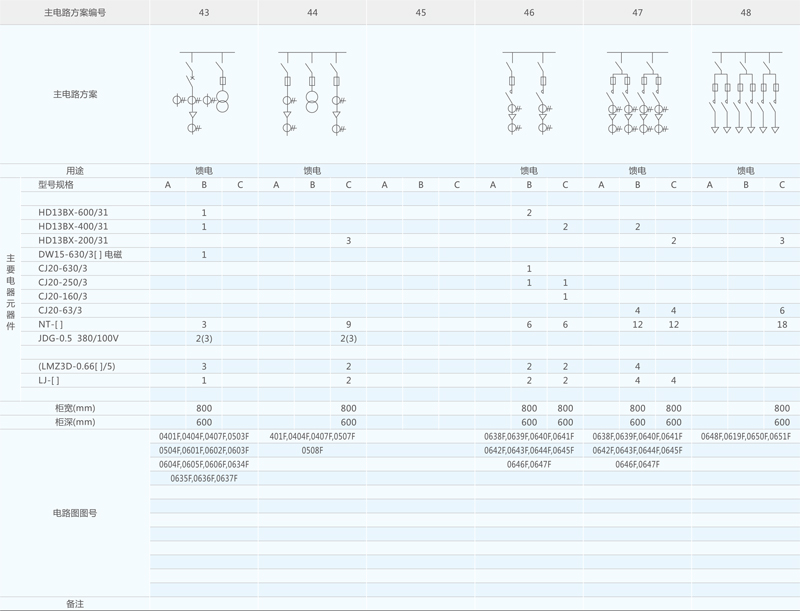

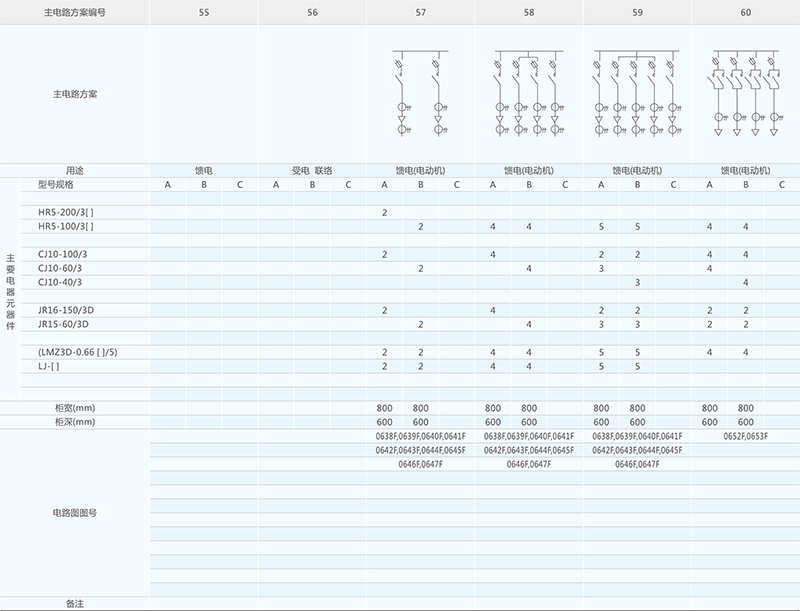

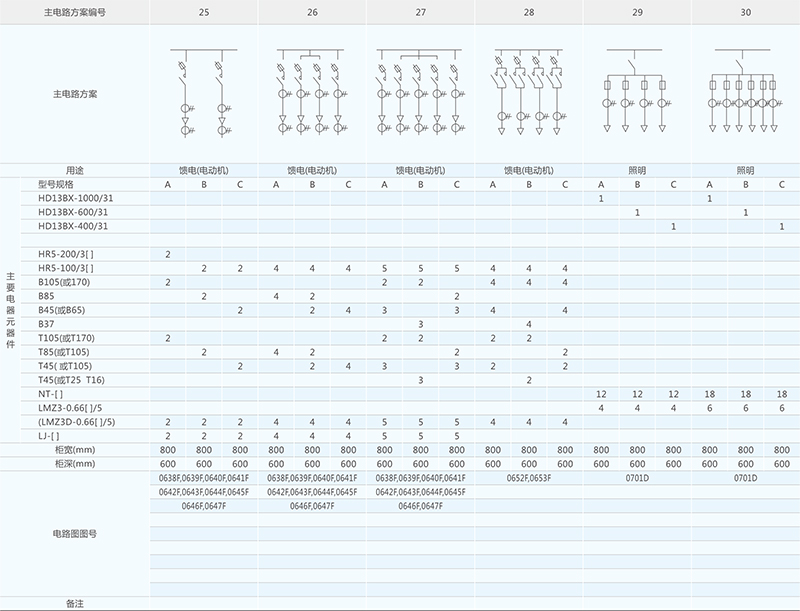

3.GGD3型 27个方案 68个规格

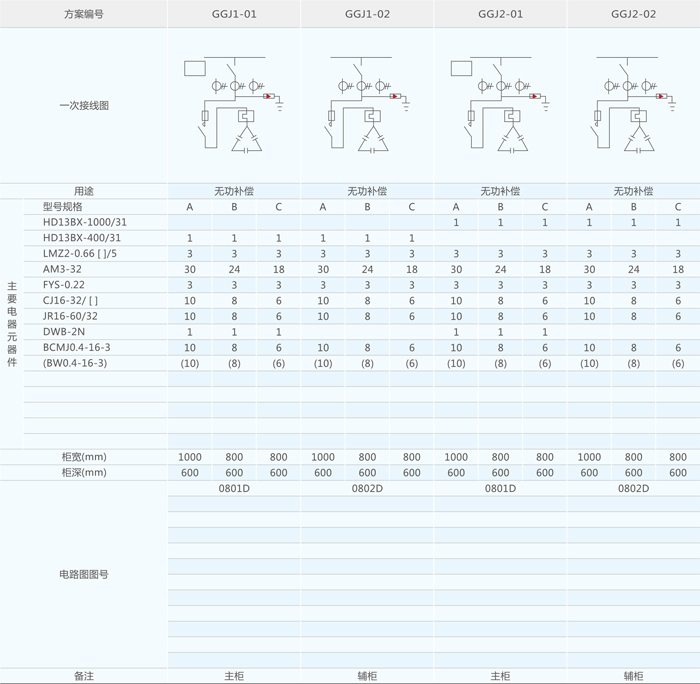

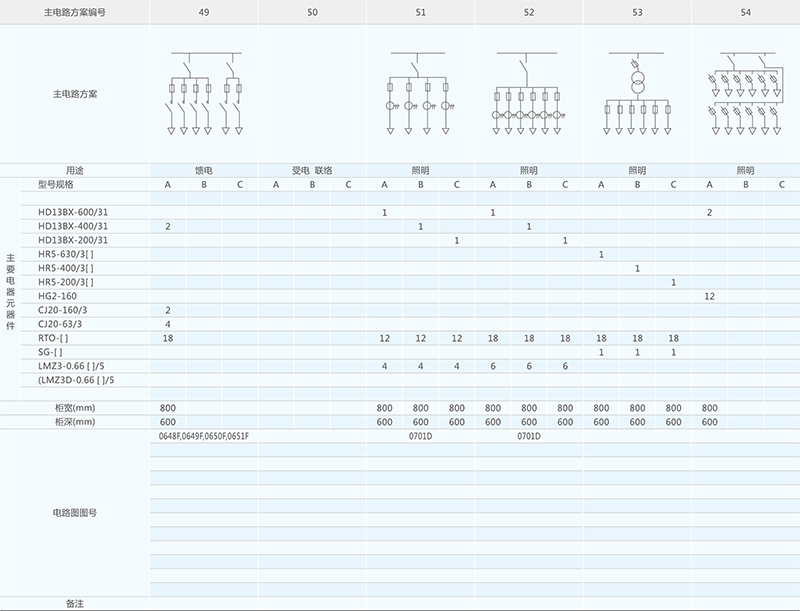

GG低压无功功率补偿柜主电路方案
