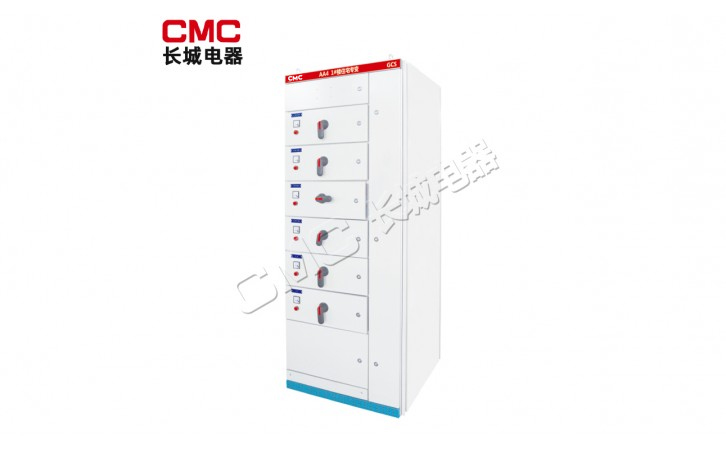

GCS 低压抽出式成套开关设备
  • 品牌:长城电器集团上海有限公司
  • 电压:交流400、690
  • 单价:面议
  • 最小起订量:
  • 供货总量:
  • 发货期限: 自买家付款之日起 3 天内发货
  • 有效期至:长期有效
  • 最后更新:2024-05-23 11:04
  • 产品详情

概述

GCS型低压成套开关设备以下简称“开关设备“是我公司为满足广大设计单位和用户要求设计研制出的符合国情,可与现有进产品嘉争的低压开关设备。该产品目前已被电力用户和工矿企业广泛选用。

本产品适用干大型发电口、石化系统等自动化程度高,要求与计算机接口的场所,馆为三相交流频率为50(60H2额定工作电压为400V690V额定电流为4000A及以下的发,供电系统中的配电,电动机集中控制无功功率补偿使用的低压成套配电装青。

本产品符合GB7251.1《低压成套开关设备和控制设备》、JB/T9661《低压抽出式成套开关设备》及IEC60439-1《低压成套开关设备和控制设备》标准。

*防护等级为IP30P40。


型号含义


正常使用条件

1.周围空气温度:-5℃~40℃;日平均温度不得高+35℃。超过时,需根据实际情况降容运行。

2.海拔高度:不得超过2000m.

3.相对湿度:较高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度:如+20℃时为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响。

4.安装斜度不超过5%,且整组柜列相对平整。

5.开关设备应安装在无剧烈振动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

注:用户有特殊要求时,可以与本公司协商解决。


主要技术参数


产品结构及特点

结构特点

1.开关设备的主构架采用C型材,构架采用拼装结构形式。主构架上均有安装模数孔E=20mm.

2.开关设备各功能室严格分开,其隔室主要分为功能单元室、母线室、电缆室、各单元的功能相对独立。

3.以抽屉为主体,同时具有抽出式和固定式,可以混合组合,任意选用。

4.开关设备柜体的尺寸系列


5.功能单元

1)抽屉层高的模数为160mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。

2)抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。

3)每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。

4)抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。

5)1/2单元抽屉与电缆室的转接采用背板结构Z)-2型转接件。

6)1单元及以上抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构Z-1型转接件。

7)抽屉面板具有分、合、试验、抽出等位置的明显标志。

8)抽屉单元设有机械联锁装置。

9)馈线柜和电动机控制柜设有专用的电缆隔室,功能单元室与电缆室内电缆的连接通过铸接件实现,既提高了电缆的使用可靠性,又极大地方便了用户对电缆的安全与维修。电缆隔室有二个宽度尺寸240mm和440mm可供选用,视电缆数量、截面和用户对安装维修方便的要求而定。

柜体的防护等级为IP30、IP40,也可以按用户需要特殊制作。

6.母线

为提高母线动热稳定能力改善接触面的温升,装置全部采用TMY-T2系列硬铜排,铜排表面采用先进的抗氧化处理新工艺,各项性能指标优于传统的镀锡工艺,

1)水平母线

水平母线置于柜后部母线隔室内,2500A以上为上下双层布置,2500A及以下为单层布置,每相由4条或2条母排组成,大大提高了母线的短路强度。

2)垂直母线

用于抽的垂直母线采用“L“形硬铜糖锡母线,

L型母线规格(mm):高×厚+(底×厚(50×5)+(30×5)

额定电流1000A,

3)中性接地母线

采用更铜排。贯通水平中性接地线(PEN)或接地+中性线(PE+N).

*装置内垂直PEN线或PE+N线的规格全部选用40×5mm2

7.辅助电路方案

GCS辅助电路图册共有铺助电路方案发120个,分上下两册。上册《交流操作部分》共分63个方案,下册《直流操作部分》共有57个方案。

1)直流操作部分的辅助电路方案,主要用于发电厂变电站的低压厂(所用系统。适用于工作(备用)电源进线,电源馈线和电动机馈线的一般控制方式。直流控制电源为直流以220V或110V.

2)交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统。有6种适用于双电源操作控制的组合方案。并设有操作电气联锁备用自制、自复等控制电路,工程设计中可以直接采用。

3)电度表的安装地点和电压的引入方法及其它安装使用要求见铺助电路图的《编制说明》。

8.电器元件选择

开关设备主要选用技术性能指标先进,采用引进技术国内已能批量生产的电器元件,

1)主开关

630A及以上的电源进线及馈线开关,主选YCW1系列,也可以用DW40、DW45NA1系列、AE系列、3WE或ME系列,根据用户需要,也可先用进口的M系列或F系列。

2)630A以下的馈线和电动机控制用开关,主要选用TG系列、YCM1系列、塑壳断开关也可以选用NM1系列、TM30系列塑壳断路器,

3)交流接触器,主要选用B系列、CJX系列、LCI系列、3TB系列的接触器以及与配套的热继电器、联锁机构。

4)为提高主电路的动稳定能力,设计了GCS系列专用的CM)型组合式母线夹和绝缘支件,采用高强度、阻燃型的合成材料热塑成型,绝缘强度高,自泡性能好,结构独特,只需调整积木式间块即可适用不同规格的母线。

5)为降低功能单元的间隔板、接插件、电缆头的温升,设计了GCS柜专用的转接件,与同类产品比较转接件热容量增大,温升降低。

6)如设计部门根据用户需要,选用有性能更优良、技术更先进的新型电器元件时,因GCS系列柜具有良好通用性,不会因更新电器元件,造成制造和安装方面的困难。


基础示意图

图1受电、联络柜安装示意图



图2 PC柜安装示意图



图3 MCC柜安装示意图


订货须知

订货时应提供以下资料:

1.产品的全型号包括主电路方案号和辅助电路方案号:

2.主电路系统组合顺序图:

3.柜体平面布置图:

4.辅助电路电气原理图:

5.柜内元件器件清单:

6.电路中电压、电流、时间等整定参数:

7.与产品正常使用不符的其它特殊要求。

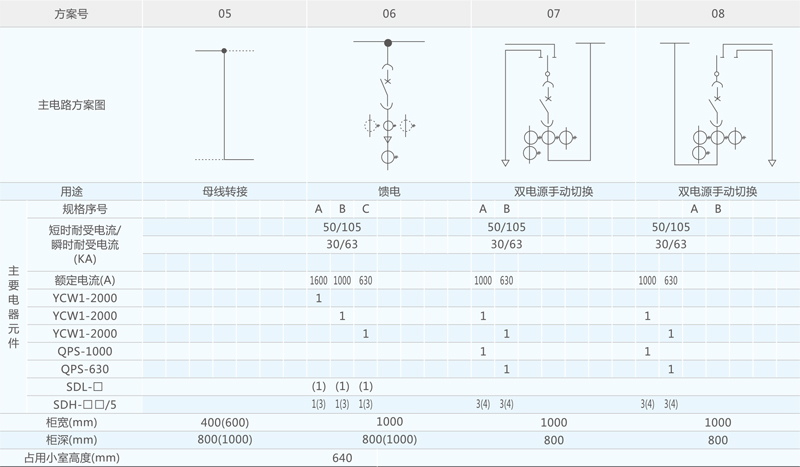

主电路方案

开关设备主电路方案共32组118个规格(见表2),不包括由于辅助电路的控制与保护的变化而派生的方案和规格。包括了发电、供用电和其它电力用户的需要,额定工作电流为4000A,适合2500KVA及以下的配电变压器选用。

此外,为适应供用电提高功率因数的需要耐设计了电容器补偿柜;考虑综合投资的需要而设计了电抗器柜。
