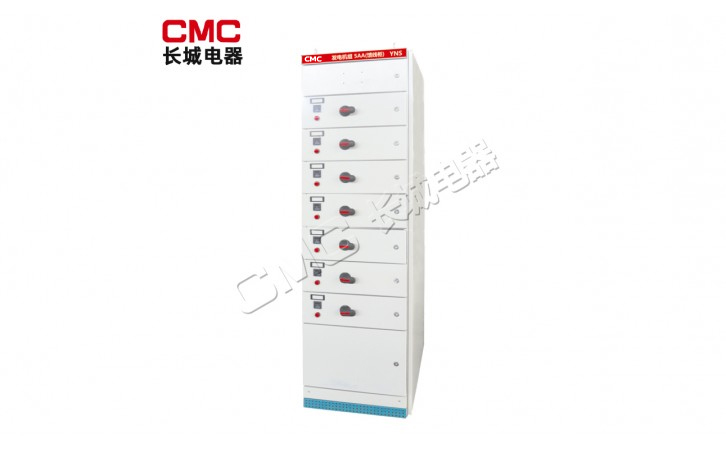

YNS 低压抽出式成套开关设备
  • 品牌:长城电器集团上海有限公司
  • 电压:380、690
  • 单价:面议
  • 最小起订量:
  • 供货总量:
  • 发货期限: 自买家付款之日起 3 天内发货
  • 有效期至:长期有效
  • 最后更新:2024-05-23 11:10
  • 产品详情

概述

YNS低压抽出式成套开关设备(以下简称“开关设备”)是我公司结合我国低压成套开关设备的发展趋势,在电器元件的选用与柜体结构进行改进,并重新注册的产品。

开关设备适用于交流50Hz~60Hz,额定工作电压660V及以下的电力系统,作为发电、输电、配电、电能转换等方面及电能消耗设备的控制。

开关设备除一般陆地使用外,经过特殊处理后还可用于海上石油钻井平台和核电站中。

本产品符合标准:GB7251.1《低压成套开关设备和控制设备》、JB/9661《低压抽出式开关设备》、IEC60439-1《低压成套开关设备和控制设备》。


型号含义


正常使用条件

1.周围空气温度:-5℃~+40℃:日平均温度不得高+35℃.

2.相对湿度在较高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。

3.海拔高度:≤2000m.

4.允许在-25℃+55℃温度条件下运输和储存,并允许在24h内温度不超过+70℃:

5.地震烈度:低于8度。

6.没有火灾,爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。


技术参数

YNS型开关设备的主要技术参数


结构特点

开关设备的基本框架为组合装配式结构,柜体骨架采用特殊的C型材(模数为25m),可以根据不同柜架型或实际需要,按相应模数组合成不同规格的柜架,柜体采用2冷轧钢板或进口敷铝锌板制作,此类柜型主要用作进线柜、联络柜、电容补偿柜、变频器柜、软起动柜等。

1.配电柜内区域的划分

根据各部分功能的不同,配电柜可划分为4个独立的隔室。

1)水平母线室(位于柜后或柜顶的一个独立隔室)

a.前出线时水平母线置于柜后。(标准型)

b.水平母线也可置于柜顶。(改进型/经济型)

2)垂直母线室(位于柜后左侧的一个独立隔室)。

垂直母线采用“L”型母线,置于专用的半封闭功能板或全封闭功能板中,不仅保证了垂直母线的动稳定性,并且在抽屉单元抽出后其带电部分的防护等级可达IP20.

3)功能单元室(位于柜前左侧的各个独立隔室)。

抽屉单元或固定分隔单元

4)电缆室

前出线时位于柜前右侧、后出线时位于柜后右侧


2.柜体组合形式

1)固定柜

此类柜型主要用作电源进线柜、联络柜、电容补偿柜、变频柜、软起动柜等

2)PC柜动力配电中心

a.PC柜内划分成四个隔室,即水平母线隔室,在柜的后部;功能单元隔室,在柜前上部或柜前左边;电缆隔室,在柜前下部或柜前右边:控制回路隔室,在柜前上部。其分隔措施:水平母线隔与功能单元隔室、电缆隔室之间用三聚氰胺酚醛夹心板或钢板分隔。控制回路隔室与功能单元隔室之间用阻燃型聚胺脂发泡塑料模制罩壳分隔。左边的功能单元隔室与右边的电缆隔室之间用钢板分隔。

b.设备内安装的框架式断路器均能在关门状态下实现柜外手动操作和视察断路器的分合闸状态。根据操作机构与门的位置关系可判断出断路器试验位置还是在工作位置。

3)抽屉柜MCC(电动机控制中心和小电流动力配电中心)

a.抽屉柜是由抽屉、柜体骨架及相关组件构成,电气元件均固定安装在抽屉内。抽屉单元标准规格有8E/4、8E/2、8E、16E、24E(E-25mm)五个规格,相同规格抽屉可以方便的互换。

b.抽屉的额定电流较大500A,每台装置可以配置9个8E单元抽屉,最多可组成36个回路(8E/4)。功能单元隔室的总高度为72E.

C,机构连锁装置的操作程序,只有当主回路和辅助回路全部断开的状态下才能移动抽屉,机械连锁装置使抽屉具有合闸位置,分闸位置、试验位置、隔离位置和抽出位置,并用相应的符号标志出来。机械连锁装置上操作手柄能同时被三把挂锁锁住。

4)混装柜

a.抽屉单元与固定单元可混合装于一个柜架中。可根据模数按8E为一个单元进行组合。

b.可用于配电回路与电动机控制回路均有的场合。

5)固定分隔柜

a.各回路单元间相互隔离,采用插入式或抽出式断路器以保证设备维护及检修的方便。

b.主要用于配电回路,也可以用于一些功率较大的电动机控制回路。

3.母线系统

1)水平母线

a.开关柜的水平母线布置在开关柜的水平母线隔室内可置于柜后或柜顶。

b.当水平母线置于柜后时可分为上、下层布置。

单层水平母线系统每相母线由2条母线组成,适用于系统电流2500A及以下。

当系统电流超过2500A时水平母线为双层布置,每相母线由4条母线组成(额定电流可达5000A)。两层主母线的截面大小可以不相同。

母线材料为T2铜,规格有(30mm×10mm、60mm×10mm、80mm×10mm)等,(不同截面尺寸规格的母线也能联接,且水平母线与柜内母线连接时不须打孔)。

C.在后出线结构的柜体中水平母线须置于柜顶(较大电流3150A,当超过3150A时须减少一个8E单元。

2)垂直母线

a.垂直母线布置在垂直母线室内,用于功能单元与主母线之间的联接。垂直母线选用“L”形直角铜母线,置于特制的多功能板中;可为三相或四相。配置全功能板或半功能板。

b.在抽屉单元抽出后其防护等级可达IP20.

3)控制小母线

a.控制小母线用以提供整个控制回路的电流,以及一些通讯设备或现场总线的工作电源。

b.控制小母线可装于专用的隔室内,根据需要可以在整个系统中进行敷设。

4.电缆室

1)用于敷设电力电缆及控制电缆的专用通道,位于柜前或柜后的一个独立隔室中。

2)电缆室室中有专用的一、二次接线端子及相应的电缆固定件。

3)根据电缆的实际大小及柜体进出线方式,在底板或顶盖板上装设有电缆出线环或出线法兰板。

4)电缆室大小根据用户需求,可按相应的模数扩展或压缩。

5.保护接地系统

本开关柜的保护电路由单独装设的并贯穿于整个排列长度的PE线(或PEN线)和可导电的金属结构件两部分组成。

1)保护导体用以保证骨架的等电位连接,它由位于每台柜内的水平和垂直导体组成,水平导体同柜体骨架及其它水平导体相连,垂直导体用于电力电缆保护导体和接地线的连接。

2)保护导体的截面可根据实际电流大小的需要,选用相应规格的标准铜母线制作。

3)中性线(线)和保护接地线(PE线)的母线平行地安装在功能单元隔室下部和垂直安装在电缆室中。N线和PE线之间如用绝缘子相隔,则N线与PE线分别使用,两者之间如用导体短接,即成PEN线。


主电路方案的排列组合

1.功能单元隔室总高度为72E.

2.在同一台开关设备中,功能单元的一般排列规律是小功能单元在上,大功能单元在下。

3.8E/4抽屉为4个组成一个8E安装单元,8E/2抽屉为2个组成一个8E安装单元,或2个8E/4抽屉和1个8E/2抽屉组成一个8E安装单元。

4.方案中所画的电流互感器为本方案中最多安装数量(方案03~06、12~17中可增加一只电流互感器,用于无功功率补偿回路)。在实际使用中可按系统需要而减少或不装。

5.开关设备的深度有600mm、800mm和1000mm三种,推荐PC和MCC柜分开排列使用。

6.选用母线桥时,应提供柜体平面布置图及详细尺寸(在600宽的柜体上架设母线桥,其较大额定电流不大于1500A).

7.DCHR1型熔断器式隔离器与其它MCC方案组合时,最小应留有1E的空隙。

8.在每台MCC柜中需留有适当的备用功能单元,(或不作为长期运行的功能单元或不装功能单元的空格)。


外形及安装尺寸

开关设备架的外形尺寸(见图1).YNS型抽出式MCC

(PC柜)的外形尺寸(见图2~图4、5),安装尺寸(见图6)

图1YNS型低压开关柜柜架的外形尺寸


外形尺寸(mm×mm×mm)


图2抽出式MCC柜


图3可移式MCC柜


图4PC柜(AH-6B-40C)


图5PC柜(ME630~3250)


图6YNS型开关设备安装尺寸图


订货须知

订货时须提供下列资料:

1.主电路方案及单线系统图。

2.辅助电路原理图或接线图。

3.开关设备的排列图和配电室的平面布置图。

4.每台开关设备所装各种电器设备的平面布置图。

5.提供水平母线的工作电流和短路电流,并按工作标准选取母线规格,企业标准母线规格是50×5×2、60×6×2、10×60×2、10×80×2、10×60×4、10×80×4、10×100×4(mm×mm)

6.提供每个回路的使用名称,字数限制在10个字以内,如不提供,制造厂仅提供空白符号牌。

7.如需对辅助电路中的控制开关或转换开关、按钮等标志功能名称,则需提供内容。

8.抽屉的试验位置是用位置开关来实现的,如需要此试验位置,则需在系统中串入接触点。


主电路方案图

主电路方案及柜内主要电器元件
